AnCom VAP — вольтамперфазометр

Артикул: 302037
Модель: AnCom VAP
Гарантия: 36 мес.
Госреестр РФ: 64124-16
Межповерочный интервал: 24 мес.
Бренд: Прочие (Россия и СНГ)

Цена:

162 000 Р

Доступен для заказа

Выберите комплект

Добавить к сравнению

Мы предложим лучшую цену!

Новые серии мультиметров и электроизмерительных клещей АРРА

Промо-цена на ультразвуковую акустическую камеру Batcam 2S – только до конца 2025 года!

Новая линейка оборудования Altimax !!!

Комплекты (4)
Описание
Характеристики
Комплектация

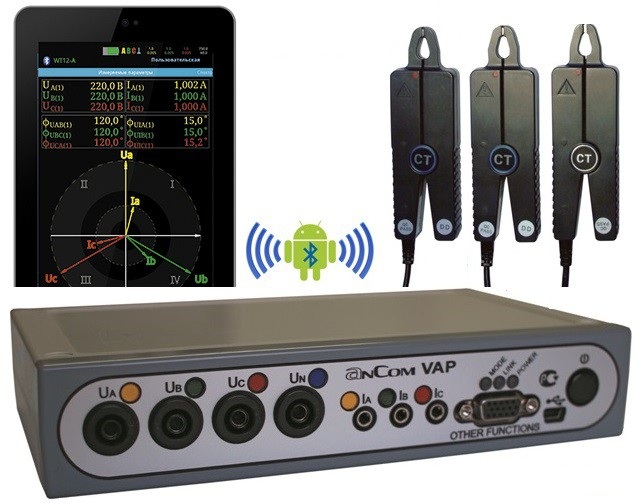

Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.

Для проверки правильности выполнения схем РЗ и ПА прибор отображает векторную диаграмму токов и напряжений 1-ой гармоники по трем фазам(гармонические искажения не влияют на результат измерений).

Вольтамперфазометр также позволяет настраивать и контролировать:

Измерительные трансформаторы тока и напряжения;
Параметры качества электрической энергии;
Сопротивления электрических цепей при токах ±200 мА и 7 мА.

Особенности вольтамперфазометра AnCom VAP:

Измерение фазовых сдвигов тока от 1 мА (абсолютная погрешность ± 0,5 град при токах от 40 мА);
Отображение векторной диаграммы токов и напряжений 1-ой гармоники по трем фазам (гармонические искажения не влияют на результат измерений);
Трехфазный: 3 измерительных входа по току 0,001...2000 А, измерения без разрыва цепи (автоматически распознаваемые прибором типы токовых клещей);
Трехфазный: 3 измерительных входа по напряжению 0,01...750 В;
Измерение токов, напряжений и мощности – только на 1-ой гармонике, либо действующие значения (1...50 гармоники);
Измерение нулевой, прямой и обратной последовательностей 1-ой гармоники трехфазного тока и напряжения;
Точное измерение частоты ±0,01 Гц;
Поддержка схем подключения: трехфазная четырехпроводная (звезда), трехфазная трехпроводная (треугольник и Арона), однофазная двухпроводная, постоянный ток и напряжение (DC), «прозвонка» электрической цепи;
Дополнительные измеряемые параметры: постоянное напряжение и ток, импеданс, электрическая мощность (активная, реактивная и полная – суммарная и по каждой фазе);
Анализ гармоник (до 50) токов и напряжений: графики спектральных составляющих по каждой фазе, коэффициенты искажения синусоидальности кривой, коэффициенты n-ых гармонических составляющих, K-фактор и Crest factor (пик-фактор);
Коэффициенты мощности и несимметрии напряжения по обратной и нулевой последовательности.

Технология «Мобильный интерфейс»:

Цветной сенсорный дисплей 7'
Мгновенная готовность к измерениям
Анализ результатов
Справочники и приложения GOOGLE PLAY
Безопасность и автономность

Частота , напряжение, сила тока и углы сдвига фаз
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
f , Гц	Частота сети на первой гармонике фазы A ( U A или I A )	42,5... 57,5 U A > 100 мВ I A > 100 m А	± 0,01
U A(1) , U B(1), U C(1) , В	Действующие значения фазных напряжений на первой гармонике	0,01...0,6	±0,018
		0,6...6	±0,042
		6...60	± 0,06
		60...750	± 0,75
U A , U B, U C , В	Действующие значения фазных напряжений (по всем гармоникам, 1...50)	0,01...0,6	±0,018
		0,6...6	±0,042
		6...60	± 0,06
		60...750	± 0,75
I A(1) , I B(1), I C(1) , А	Действующие значения фазных токов на первой гармонике	0,04...1 (0,005...0,04 А )	±0,0003
		0,04...1	± 0,005
		1...30	±0,15
I A , I B, I C , А	Действующие значения фазных токов ( по всем гармоникам , 1...50)	0,04...1 (0,005...0,04 А )	±0,0003
		0,04...1	± 0,005
		1...30	±0,15
Опорный канал U A ( U A > 60 мВ )
φ UIA(1), φ UIB(1), φ UIC(1), град.	Углы между напряжениями и токами одноименных фаз	0,04...30 А	± 0,5 град.
		0,005... 0,04 А	± 1 град.
		0,001...0,005 А	± 3 град.
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град.	Углы между напряжением фазы A и токами фаз A, B и C	0,04...30 А	± 0,5 град.
		0,005... 0,04 А	± 1 град.
		0,001...0,005 А	± 3 град.
φ UAIB(1) , φ UAIC(1) , град.	Углы между напряжением фазы A и напряжениями фаз B и C	0,06...750 В	± 0,1 град.
Опорный канал I A ( U A > 60 мВ )
φ UIA(1), φ UIB(1), φ UIC(1), град.	Углы между напряжениями и токами одноименных фаз	0,04...30 А	± 0,5 град.
		0,005... 0,04 А	± 1 град.
		0,001...0,005 А	± 3 град.
φ UAIA(1) , φ UAIB(1) , φ UAIC(1) , град.	Углы между током фазы A и напряжениями фаз A, B и C	0,04...30 А	± 0,5 град.
		0,005... 0,04 А	± 1 град.
		0,001...0,005 А	± 3 град.
φ UAIB(1) , φ UAIC(1) , град.	Углы между током фазы A и токами фаз B и C	0,06...750 В	± 0,1 град.
Прямая, обратная и нулевая последовательности
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
U , В	Постоянное напряжение	0,08...0,8 (0,014...0,08)	± 0,002 В
		0,08...0,8	± 0,0016 В
		0,8...8	± 0,016 В
		8...80	± 0,16 В
		80...750	± 1,5 В
Напряжение постоянного тока
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
U 1 (1) , U 2 (1) , U 0 (1) , В	Напряжение первой гармоники : для прямой, обратной и нулевой последовательности	0...330	± 0,66
I 1 (1) , I 2 (1) , I 0 (1) , А	Ток первой гармоники: для прямой, обратной и нулевой последовательности	0,005...0,04	При минимальном значении одного из токов I A(1) , I B(1), I C(1) =0,005...0,04: ±0,0009 для I 1 (1) , I 2 (1) ± 0,015 для I 0 (1)
		0,04...1	± 0,015
		1...30	± 0,45
φ U1I1(1) , град . Прямая последовательность	Угол фазового сдвига между напряжением и током : для прямой, обратной и нулевой последовательн ости	При U2, U0, более 260 мВ; I2, I0 более 6 мА; I1 более 80 мА.	± 0,5
φ U2I2(1) , град . Обратная последовательность			± 3
φ U0I0(1) , град . Нулевая последовательность			± 3
K2U, %	Коэффициент несимметрии напряжения по обратной последовательности	0,4...20	± 0,3
K0U, %	Коэффициент несимметрии напряжения по обратной последовательности	0,4...20	± 0,3
Импеданс
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
Z A , Z B , Z C , Ом	Модуль полного сопротивления	Z > 125/I Z < 125/I	± 4% I > 5 мА
R A , R B , R C , Ом	Активная составляющая полного сопротивления		15% мА < I < 5 мА
X A , X B , X C , Ом	Реактивная составляющая полного сопротивления		± 5/I %
Мощность
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
P A , P B , P C , P Σ , Вт	Активная электрическая мощность по каждой фазе и суммарная	K Р = 1	± 0,5%
		K Р = 0,5L...1...0,5С	± 1,0%
		K Р = 0,2C...1...0,2L	±[1,0+0,1((P max /P)–1)] %
P A(1) , P B(1) , P C(1) , P Σ, Вт	Активная электрическая мощность первой гармоники по каждой фазе и суммарная	K Р = 1	± 0,5%
		K Р = 0,5L...1...0,5С	± 1,0%
		K Р = 0,2C...1...0,2L	±[1,0+0,1((P max /P)–1)] %
Q A, Q B, Q C , Q Σ , вар	Реактивная электрическая мощность по каждой фазе и суммарная	K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L	± 1,0%
Q A, Q B, Q C , Q Σ , вар		K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L	± 2,0%
Q A(1) , Q B(1) , Q C(1) , Q Σ, вар	Реактивная электрическая мощность первой гармоники по каждой фазе и суммарная	K Р = 0,45L...0... –0,45C; K Р = 0,45C...0... –0,45L	± 1,0%
Q A(1) , Q B(1) , Q C(1) , Q Σ, вар		K Р = 0,86L...0... –0,86C; K Р = 0,86C...0... –0,86L	± 2,0%
S A , S B, S C, S Σ, ВА	Полная электрическая мощность по каждой фазе и суммарная	от 0,1 I max U max до I max U max	± 1,0%
S A , S B, S C, S Σ, ВА	Полная электрическая мощность по каждой фазе и суммарная	от 0,05 I max U max до 0,1 I max U	±2,0%
S A(1) , S B(1) , S C(1) , S Σ(1) , ВА	Полная электрическая мощность первой гармоники по каждой фазе и суммарная	от 0,1 I max U max до I max U max	± 1,0%
S A(1) , S B(1) , S C(1) , S Σ(1) , ВА		от 0,05 I max U max до 0,1 I max U	±2,0%
Анализ гармоник
Обозначение	Описание	Диапазон / Условие измерения	Пределы допускаемой основной абсолютной погрешности измерения
K UA , K UB , K UC , %	Коэффициент искажения синусоидальности кривой напряжения	0,2...30 % K U <1,0	± 0,05
K UA , K UB , K UC , %	Коэффициент искажения синусоидальности кривой напряжения	0,2...30 % K U >1,0	± 5 % (Относительная)
K IA , K IB , K IC , %	Коэффициент искажения синусоидальности кривой напряжения	0,3...50 % K I <1,0	± 0,05
K IA , K IB , K IC , %	Коэффициент искажения синусоидальности кривой напряжения	0,3...50 % K I >1,0	± 5 % (Относительная)
K factorIA , K factorIB , K factorIC	K- фактор	-	Не нормируется
CFIA, CFIB, CFIC CFUA, CFUB, CFUC	Crest factor фазных токов и напряжений ( Пик - фактор )	-	Не нормируется
K U(n) , %	Коэффициент n- ой гармонической составляющей напряжения со 2 по 50 гармоники	0,2...30% K U <1,0	± 0,05
K U(n) , %		0,2...30% K U >1,0	±5% ( Относительная )
K I(n) , %	Коэффициент n- ой гармонической составляющей тока со 2 по 50 гармоники	0,3...50% K I <1,0	± 0,05
K I(n) , %		0,3...50% K I >1,0	±5% ( Относительная )

Общие характеристики вольтамперфазометра AnCom VAP:

Условия эксплуатации
Диапазон рабочих температур, °С	-20...+55 Предельные условия транспортирования: -50...+70
Относительная влажность, при температуре 30°С, %	90 при 30 °С Предельные условия транспортирования: 95 при 30 °С
Атмосферное давление, кПа (мм. рт. ст.)	70 - 106,7 (537 - 800) Предельные условия транспортирования: 70...106,7 (537... 800)
Транспортная тряска	от 80 до 120 ударов в минуту с максимальным ускорением 30 м/с2 и продолжительностью воздействия 1 час
Массогабаритные характеристики
Масса приборного блока ВАФ, кг	0,59 ± 0,02
Масса сумки при транспортировке ВАФ и принадлежностей, кг	менее 4
Надежность
Средний срок службы (кроме аккумулятора, планшета и сетевого адаптера), лет	не менее 10
Средняя наработка на отказ, ч	не менее 10000
Питание
Питание в рабочем режиме	автономное и от сети
Время автономной работы	не менее 24 часов
Заряд аккумуляторов через интерфейс USB-mini	от USB порта компьютера или адаптера ~220В->5В/1А
Индикация	процесса заряда аккумулятора и уровня заряда
Электробезопасность: защита от поражения электрическим током
Параметр	Приборный блок	Токовые клещи
		ТК-ЗОАС- А (В, С)	ТК- 800АС-А (В, С)	тк- 2000АС-А (В, С)	тк- 200DC-A
Класс защиты от поражения электрическим током	II	II	II	II	II
Категория монтажа (категория перенапряжения, CAT)	II	II	III	III	II

№	Наименование	AnCom VAP/30AC	AnCom VAP/30AC/800AC	AnCom VAP/30AC/2000AC	AnCom VAP/30AC/200DC
1	Приборный блок VAP	1	1	1	1
2	Кабель измерения напряжения КИ20-A	1	1	1	1
3	Кабель измерения напряжения КИ20-B	1	1	1	1
4	Кабель измерения напряжения КИ20-C	1	1	1	1
5	Кабель измерения напряжения КИ20-N	1	1	1	1
6	Зажим «крокодил» П7	1	1	1	1
7	Зажим «крокодил» П8	3	3	3	3
8	Кабель измерения сопротивления КИ21	1	1	1	1
9	Источник питания ИП-5В/USB	1	1	1	1
10	Кабель USB-A/B mini	1	1	1	1
11	Сумка функциональная VAP-СФ	1	1	1	1
12	Коробка транспортная картонная VAP-КТ	1	1	1	1
13	Android Планшет *¹	1	1	1	1
14	Носитель информации для хранения Документации и ПО	1	1	1	1
15	Руководство по эксплуатации (в памяти планшета)	1	1	1	1
16	Методика поверки (в памяти планшета)	1	1	1	1
17	Дистрибутив ПО (при отсутсвии в памяти планшета, скачайте с сайта производителя)	1	1	1	1
18	Формуляр	1	1	1	1
19	Токовые клещи для измерения переменного тока до 30А ТК-30AC	3	3	3	3
20	Токовые клещи для измерения переменного тока до 800А ТК-800AC	-	3	-	-
21	Адаптер токовых клещей АТК-800AC	-	1	-	-
22	Токовые клещи для измерения переменного тока до 2000А ТК-2000AC	-	-	3	-
23	Адаптер токовых клещей АТК-2000AC	-	-	1	-
24	Токовые клещи для измерения постоянного тока до 200DC ТК-200DC-A	-	-	-	3
25	Адаптер токовых клещей АТК-200DC	-	-	-	1
26	Сумка транспортная	-	1	1	1

	Артикул:	Наименование:	Цена:
1.	756000	AnCom VAP/30AC — вольтамперфазометр Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.	162 000 Р
2.	756003	AnCom VAP/30AC/2000AC — вольтамперфазометр Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.	По запросу
3.	756002	AnCom VAP/30AC/200DC — вольтамперфазометр Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.	По запросу
4.	756001	AnCom VAP/30AC/800AC — вольтамперфазометр Трехфазный вольтамперфазометр (ВАФ) AnCom VAP используется для настройки и контроля фазочувствительных схем релейной защиты (РЗ) и противоаварийной автоматики (ПА) на предприятиях электрических сетей.	По запросу
