Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.
Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М с "сухим" трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.
Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором является использование испытательного трансформатора сухого типа. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.
Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.
В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков АИСТ 100М с "сухим" трансформатором могут незначительно отличаться от фактически приобретенного изделия.

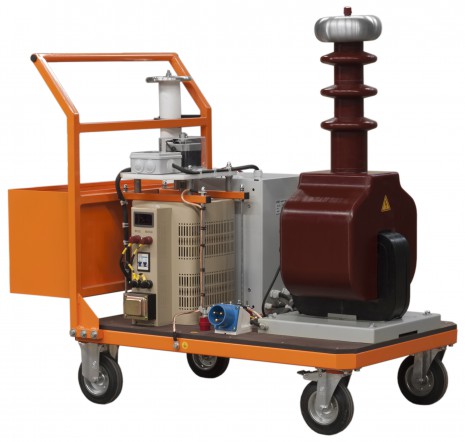

В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.
| Параметр | АИСТ 100М/100mA | АИСТ 100М/150mA | АИСТ 100М/200mA | АИСТ 100М/250mA |
| Максимальное значение тока нагрузки | 100 мА | 150 мА | 200 мА | 250 мА |
| Диапазон переменного испытательного напряжения | от 1 кВ до 100 кВ | |||
| Относительная погрешность измерения тока и напряжения | не более 3% | |||
| Режим испытаний | ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения) | |||
| Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний | Есть (по просьбе заказчика) | |||
| Высоковольтный трансформатор сухой необслуживаемый | Есть | |||
| Возможность транспортировки на легковом автомобиле в любом положении | Есть | |||
| Масса | Пульт управления 13 кг Высоковольтный генератор 85 кг | |||
| Габаритные размеры | Пульт управления 390 х 390 х 185 мм Высоковольтный генератор 350 х 370 х 960 мм | |||
| № | Наименование | Количество |
| 1 | Пульт управления | 1 |
| 2 | Блок высоковольтный | 1 |
| 3 | Кабель соединительный (пульт управления - блок высоковольтный) | 1 |
| 4 | Кабель сетевого питания | 1 |
| 5 | Провод заземления пульта управления | 1 |
| 6 | Провод заземления блока высоковольтного | 1 |
