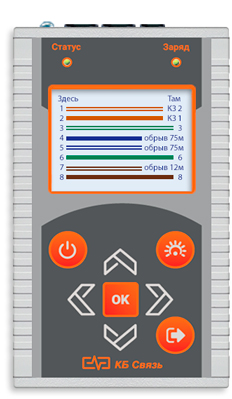

Цифра-М1 тестер ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ:

Тестер xDSL:

Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:

BER – тест:

 Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.



Измеритель первичных параметров U, R, C:

• Измерение постоянного напряжения на проводах "а", "б" относительно земли и между ними: ±350В.
• Измерение переменного напряжения: на проводах "а", "б" относительно земли и между ними: 0…300В.
• Измерение сопротивления изоляции  проводов "а", "б" относительно земли и между ними: 0…100МОм.
• Измерение электрической емкости проводов "а", "б"  относительно земли  и между ними: 0…5 мкФ.

LAN-тестер:

• определение правильности обжимки проводов (карта проводов);
• определение повреждений в кабеле:

- обрыв жилы кабеля и определение   расстояния до  обрыва по каждой жиле до 300м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);

• Настройка параметров: IP адрес, маска подсети, шлюз.
• Ping-тест.
• Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально);
• входы LAN разъемов защищены от избыточных токов и напряжений.

Технические характеристики тестера ADSL, VDSL + измеритель первичных параметров U,R,C + LAN-тестер + генератор 1кГц Цифра-М1:

Комплект поставки Цифра-М1
