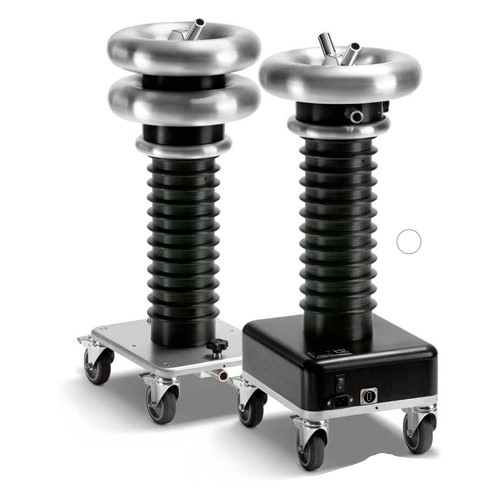

Каталог продукции Дополнительная комплектация Установки HVA PD120 — система измерения частичных разрядов
Измеритель частичных разрядов серий PD, PD/TD предназначены для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
| Параметр | Значение | ||
| Напряжение | Синус | 1 - 85 kВ rms / 120 kВ peak | |
| Частота | 0,1 Гц | ||
| Ток | 1 A | ||
| ВВ согласующая емкость | Емкость | 1 нФ | |
| Размеры (мм) | Д 300 x В 880 x Ш 250 | ||
| Вес | 24,7 кг | ||
| ВВ фильтр | Емкость | 1 нФ | |
| Размеры (мм) | Д 300x В 790 x Ш 250 | ||
| Вес | 33 кг | ||
| Диапазон скорости распространения импульса ЧР | 10 - 150 м/мкс | ||
| Максимальная длина линии | 100 kм | ||
| Фоновый уровень ЧР | < 10 пКл | ||
| Погрешность определения места повреждения кабеля | 1% | ||
| Разрешение определения места повреждения кабеля | 0,1 пКл | 0,1 м | ||
| Входной импеданс | 10 kΩ / 50 пФ | ||
| Полоса пропускания импульсов ЧР | 100 MГц | Аналоговый фильтр | ||
| Частота дискретизации | 200 MГц | ||
| Усиление при обработке сигнала | 0 - 52 dB (1 канал) | 0 - 72 dB (2-ой канал) | ||
| Окружающая среда | Температура хранения | - 20°C до + 65°C | |
| Температура использования | - 5°C до + 45°C | ||
| № | Наименование | Количество |
| 1 | Система измерения частичных разрядов PD120 | 1 |
| 2 | Кабель соединительный | 3 |
| 3 | Кабель высоковольтный | 1 |
| 4 | Кабель заземления | 2 |
| 5 | Кабель USB | 1 |
| 6 | Кабель питания | 1 |
| 7 | Калибратор кажущегося заряда CAL1B | 1 |
| 8 | Кейс для транспортировки | 1 |
| 9 | ПО «b2 Suite» | 1 |
| 10 | Конвертер RS-232/USB | 1 |
| 11 | USB-накопитель | 1 |
| 12 | Руководство по эксплуатации | 1 |
| 13 | Методика поверки | 1 |
