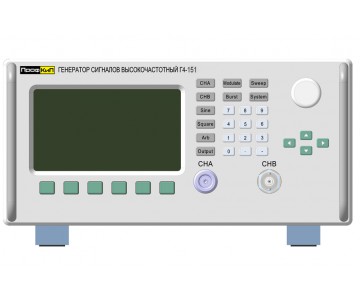

ПрофКиП Г4-151 генератор сигналов высокочастотный
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов ПрофКиП Г4-151 генератор сигналов высокочастотный
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Генераторы импульсов и сигналов ПрофКиП Г4-151 генератор сигналов высокочастотный
Назначение генератора сигналов высокочастотного ПрофКиП Г4-151:
Генератор сигналов высокочастотный ПрофКиП Г4-151 предназначен для воспроизведения высокостабильных по частоте сигналов синусоидальной и прямоугольной формы с различными видами модуляции. На дополнительном выходе генераторы воспроизводят сигналы синусоидальной, прямоугольной и произвольной форм с регулируемым базовым смещением. Кроме того генераторы по основному выходу обеспечивают работу в режиме свипирования - генератора качающейся частоты. Оба выхода у генераторов могут включаться/отключаться независимо, а также работать одновременно. Дополнительно генераторы оснащены выходом TTL уровня. Генератор рассчитан для работы в лабораториях, цехах и ремонтных мастерских, в том числе и подвижных. Прибор широко применяется при разработке, производстве, эксплуатации и ремонте средств связи, имеет низкий уровень амплитудных и фазовых шумов вблизи несущей.
Особенности генератора сигналов высокочастотного ПрофКиП Г4-151:
- Диапазон частот: 1 мкГц…500 МГц;
- 2 независимых канала;
- Виды модуляции: АМ, ЧМ, ЧМн, ФМн;
- Современный многофункциональный ЖК-дисплей;
- Интерфейс USB, RS-232;
- Страна производства Россия.
Технические характеристики генератора сигналов высокочастотного ПрофКиП Г4-151:
| Параметр | Значение | |
| Диапазон частот | 1 мкГц…500 МГц | |
| Форма сигналов | Синусоидальный, прямоугольная | |
| Номинальное сопротивление нагрузки | 50 Ом/1 Мом (выбирается пользователем) | |
| Относительная погрешность установки частоты (периода) | В диапазоне частот менее 1 кГц | ≤ ±5·10-5 |
| В диапазоне частот от 1 кГц до верхнего предела частоты соответствующей модели | ≤ ±1·10-6 | |
| Характеристики синусоидального сигнала | ||
| Диапазон частот | 1 мкГц…500 МГц | |
| Уровень высших гармоник по отношению к первой при уровне выходного сигнала не более +10 дБм | Для частот ≤ 80 МГц | < -30 дБ |
| Для частот более 80 МГц | < -35 дБ | |
| Диапазон регулировки выходного уровня | -120…+13 дБм | |
| Пределы допускаемой абсолютной погрешности установки опорного уровня 0 дБм на нагрузке 50 Ом | ±1,0 дБ | |
| Характеристики сигнала прямоугольной формы | ||
| Диапазон частот | 1 мкГц…20 МГц | |
| Длительность фронта и среза | Не более 20 нс | |
| Выброс на вершине импульса на нагрузке 50 Ом | Не более 5% | |
| Диапазон установки амплитуды импульсов | 1 мВ…2,8 В | |
| Предел допускаемой относительной погрешности установки амплитуды импульсов | ±10% | |
| Характеристики в режимах модуляции | ||
| Виды модуляции | Амплитудная, частотная, частотная цифровая манипуляция, фазовая цифровая манипуляция, пакетная модуляция, режим качания частоты | |
| Источник модуляции | Внутренний, внешний | |
| Параметры амплитудной модуляции (АМ) | ||
| Форма несущей | Синус, прямоугольная | |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная | |
| Частота модуляции | 1 мкГц…20 кГц | |
| Глубина модуляции % при уровне выходного сигнала ≤4 дБм | При частоте несущей ≤80 МГц | 1…120 |
| При частоте несущей более 80 МГц | 1…80 | |
| Абсолютная погрешность установки глубины модуляции 5…80% при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц | ±(0,1Муст)%, где Муст – установленная глубина модуляции | |
| Параметры частотной модуляции (FМ) | ||
| Форма несущей | Синус, прямоугольная | |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная | |
| Частота модуляции | При частоте несущей ≤80 МГц | 1 мкГц…20 кГц |
| При частоте несущей более 80 МГц | 1 мкГц…1 кГц | |
| Девиация | При частоте несущей ≤80 МГц | 0…Fнес/2, где Fнес – частота несущей |
| При частоте несущей более 80 МГц | 0…100 кГц | |
| Абсолютная допустимая погрешность установки девиации при модуляции синусоидальным сигналом в диапазоне модулирующих частот 100 Гц…20 кГц | ±0, 1Fд, где Fд – установленное значение девиации | |
| Параметры цифровой частотной манипуляции (FSK) | ||
| Форма несущей | Синус | |
| Максимальная частота несущей при наличии сигнала манипуляции | 80 МГц | |
| Скачок (изменение) частоты в импульсе | 1 мкГц…80 МГц | |
| Частота импульсов манипуляции | 1 мкГц…10 кГц | |
| Параметры цифровой фазовой манипуляции (PSK) | ||
| Форма несущей | Синус | |
| Скачок (изменение) фазы в импульсе | 0…360° | |
| Частота импульсов манипуляции | 1 мкГц…10 кГц | |
| Параметры в режиме генератора качающейся частоты | ||
| Режим запуска | Внутренний, внешний, ручной | |
| Режим качания | Линейный, логарифмический | |
| Форма несущей | Синус, прямоугольная | |
| Частота несущей | Для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| Для сигнала прямоугольной формы | 1 мкГц…20 МГц | |
| Время перестройки частоты | Для линейной перестройки | 0,001…800 с |
| Для логарифмической перестройки | 0,1…80 с | |
| Параметры в режиме пакетной модуляции (Bust) | ||
| Режим запуска | Внутренний, внешний, ручной | |
| Форма несущей | Синус, прямоугольная | |
| Частота несущей | Для сигнала синусоидальной формы | 1 мкГц…80 МГц |
| Для сигнала прямоугольной формы | 1 мкГц…20 МГц | |
| Количество периодов несущей в пакете | 1…104 с дискретностью 1 | |
| Период следования пакетов | 1 мс…800 с с дискретностью 1 мс | |
| Начальная фаза несущей в пакете | 0…360° | |
| Характеристики генератора по дополнительному каналу «В» | ||
| Номинальное сопротивление нагрузки | 50 Ом/1 Мом (выбирается пользователем) | |
| Форма выходного сигнала | Синусоидальная, прямоугольная, треугольная, экспоненциальная, импульсный сигнал, кардиальный синус, шумовой сигнал, постоянное напряжение | |
| Диапазон установки длительности импульсов для сигнала прямоугольной формы | 1…99% от периода | |
| Длительность фронта и среза прямоугольных импульсов | Не более 50 нс | |
| Диапазон установки симметричности сигнала треугольной формы | 0,1…99,9% | |
| Максимальное постоянное напряжения смещения | На нагрузке 50 Ом | ±5 В |
| На нагрузке 1 МОм | ±10 В | |
| Характеристики генератора по выходу TTL | ||
| Форма выходного сигнала | Прямоугольная с уровнем TTL | |
| Диапазон частот | 1 мкГц…40 МГц | |
| Амплитуда импульсов на нагрузке 50 Ом | 2…5 В | |
| Общие характеристики | ||
| Параметры сети питания | Напряжение | Переменное 100…240 В |
| Частота | 47…63 Гц | |
| Максимальная потребляемая мощность | 30 ВА | |
| Нормальные условия эксплуатации | Температура окружающей среды | 23±5°С |
| Относительная влажность | Не более 80% | |
| Рабочие условия эксплуатации | Температура окружающей среды | 10…40°С |
| Относительная влажность | 80% | |
Комплект поставки ПрофКиП Г4-151
| № | Наименование | Количество |
| 1 | Генератор сигналов высокочастотный ПрофКиП Г4-151 | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
