Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) ПИТ-_-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока
Измерительные преобразователи серии ПИТ-_-ТР-4/20-Б10х80 разработаны для бесконтактного измерения переменных токов без разрыва цепи
Разъемные измерительные преобразователи тока ПИТ-_-ТР-4/20-Б10х80 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300А до 1500А.

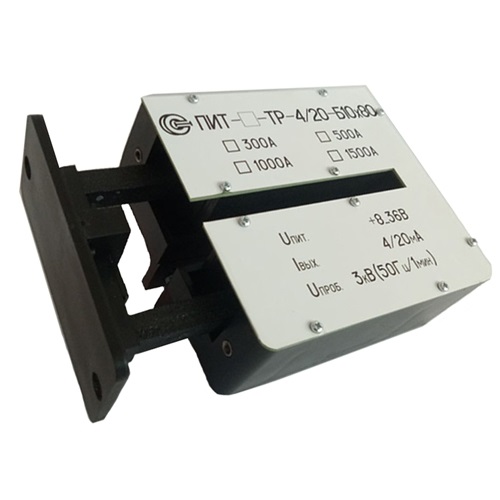

Преобразователь состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.
| Параметр | Значение | |||
| ПИТ-300-ТР-4/20-Б10х80 | ПИТ-500-ТР-4/20-Б10х80 | ПИТ-1000-ТР-4/20-Б10х80 | ПИТ-1500-ТР-4/20-Б10х80 | |
| Диапазон измеряемых токов, А | 300 | 500 | 1000 | 1500 |
| Полоса пропускания, Гц | 40...65 | |||
| Допустимая перегрузка по измеряемому току, разы | 1,5 | |||
| Выходной сигнал датчика, мА | 4/20 | |||
| Основная погрешность измерения для частоты 50 Гц не более,% | 1,5 | |||
| Напряжение питания, В | +8...+36 | |||
| Ток потребления по цепи питания, не более, мА | 30 | |||
| Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ | 3 | |||
| Диаметр отверстия под токовую шину, мм | прямоугольное отверстие 10х80 | |||
| Габаритные размеры, мм | 131х106х66 | |||
| № | Наименование | Количество |
| 1 | Разъемный преобразователь измерительный переменного тока ПИТ-_-ТР-4/20-Б10х80 в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | 854076 |  | ПИТ-1000-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока | 25 980 Р |
| 2. | 854077 |  | ПИТ-1500-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока | 25 980 Р |
| 3. | 854078 |  | ПИТ-300-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока | 25 980 Р |
| 4. | 854079 |  | ПИТ-500-ТР-4/20-Б10х80 — разъемный преобразователь измерительный переменного тока | 25 980 Р |
