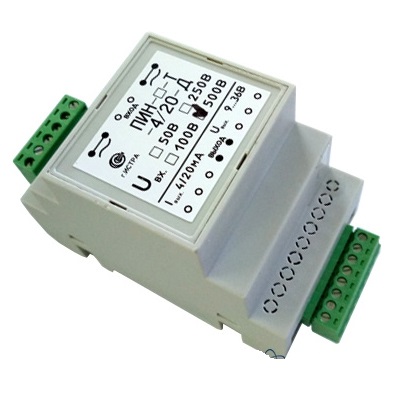

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) ПИН-Т-4/20-Д — преобразователь измерительный переменного напряжения
Преобразователи измерительные серии ПИН-_-Т-4/20-Д созданы для преобразования напряжения переменного тока с гальванической развязкой входной цепи цепей контроля. Крепится на DIN-рейку.
Измерительные преобразователи ПИН-_-Т-4/20-Д выпускаются с разным диапазоном измеряемых напряжений:
| Параметр | Значение | |||
| ПИН-50-Т-4/20-Д | ПИН-100-Т-4/20-Д | ПИН-250-Т-4/20-Д | ПИН-500-Т-4/20-Д | |
| Диапазон измеряемых напряжений, В | 0...50 | 0...100 | 0...250 | 0...500 |
| Допустимая перегрузка по измеряемому напряжению, разы | 1,3 | |||
| Входной номинальный ток, Iном, мА | 1 | |||
| Диапазон измеряемых температур, °С * | 0...+70 | |||
| АЧХ в пределах 1%, не более, кГц | 0,02...10 | |||
| Основная погрешность измерения для частоты 50 Гц не более, % | 0,5 | |||
| Нелинейность выходной характеристики, не более, % | 0,3 | |||
| Выходной сигнал датчика, мА | 4/20 | |||
| Пробивное напряжение вход-выход, кВ | 1 | |||
| Напряжение питания, В | 9...36 | |||
| Габаритные размеры, мм | 65х90х52 | |||
| Масса, г | 210 | |||
По требованию заказчика возможно:
* - возможно расширение температурного диапазона до -40...+70.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный переменного напряжения ПИН-_-Т-4/20-Д в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
| Артикул: | Наименование: | Цена: | ||
| 1. | 854006 |  | ПИН-100-Т-4/20-Д — преобразователь измерительный переменного напряжения | 26 520 Р |
| 2. | 854007 |  | ПИН-50-Т-4/20-Д — преобразователь измерительный переменного напряжения | 26 520 Р |
| 3. | 854008 |  | ПИН-500-Т-4/20-Д — преобразователь измерительный переменного напряжения | 26 520 Р |
