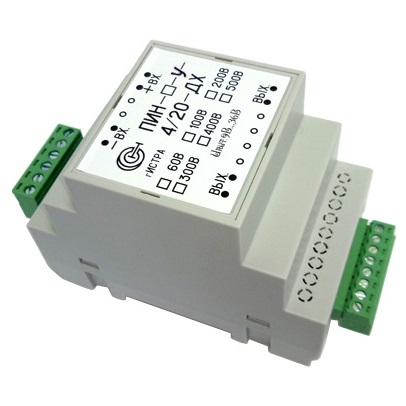

Каталог продукции Инновационные устройства контроля, защиты и управления. Микропроцессорные релейные устройства Преобразователи измерительные (постоянного и переменного тока, постоянного и переменного напряжения, активной мощности) Преобразователи (датчики) измерительные постоянного и переменного напряжения ПИН-_-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения
Преобразователи измерительные серии ПИН-_-У-4/20-ДХ созданы для преобразования напряжения постоянного, переменного и импульсных токов в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.
Измерительные преобразователи ПИН-_-У-4/20-ДХ выпускаются с разным диапазоном измеряемых напряжений:
Преобразователь преобразует входное постоянное, переменное, импульсное напряжение в действующее выпрямленное значение стандартного токового выхода 4/20 мА. Питание преобразователей осуществляется по токовой петле 4/20 мА. Приборы монтируются на DIN-рейку.
| Параметр | Значение | |||||
| ПИН-50-У- 4/20-ДХ | ПИН-100-У- 4/20-ДХ | ПИН-200-У- 4/20-ДХ | ПИН-300-У- 4/20-ДХ | ПИН-400-У- 4/20-ДХ | ПИН-500-У- 4/20-ДХ | |
| Диапазон измеряемых напряжений, В | 0...50 | 0...100 | 0...200 | 0...300 | 0...400 | 0...500 |
| Диапазон рабочих температур,°С * | 0...+70; (-40...+70) | |||||
| Выходной сигнал датчика, мА | 4-20 (пропорционально действующему значению вход. сигнала) | |||||
| Основная приведенная погрешность, не более, % | 1,5 | |||||
| Напряжение питания, В | +9...+36 | |||||
| Полоса пропускания, Гц | 0...1000 | |||||
| Габаритные размеры, мм | 65х90х52 | |||||
| Масса, г | 210 | |||||
По требованию заказчика возможно:
* - расширение диапазона рабочих температур.
| № | Наименование | Количество |
| 1 | Преобразователь измерительный постоянного и переменного напряжения ПИН-_-У-4/20-ДХ в выбранном исполнении | 1 |
| 2 | Паспорт | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Упаковочная тара | 1 |
